灰漿泵/注漿機

概述：HB-3型灰漿泵在應用預應力技術的建筑施工中，可用于預制構件或現澆構件的孔道灌漿。在普通建筑工程中，可用于橋梁、涵洞、礦山、坑道等的灌漿加固，噴涂支護及內外墻面、頂棚的噴灰、抹面，除此之外，在化工部門，鐵路建筑等工程中，可做輸送漿料的設備。使用要求：就靜壓注漿而言，由于漿液對地層裂隙或孔隙

立即咨詢

咨詢電話：188-0378-6686

微信：18803786686郵箱：5723207@qq.com

產品詳情

概述：HB-3型灰漿泵在應用預應力技術的建筑施工中，可用于預制構件或現澆構件的孔道灌漿。在普通建筑工程中，可用于橋梁、涵洞、礦山、坑道等的灌漿加固，噴涂支護及內外墻面、頂棚的噴灰、抹面，除此之外，在化工部門，鐵路建筑等工程中，可做輸送漿料的設備。

使用要求：就靜壓注漿而言，由于漿液對地層裂隙或孔隙的充塞作用，裂隙或孔隙將逐漸變小，吸漿量也逐漸變低，相應的注漿壓力呈遞增趨。尤其在不是的注漿深度、不同的巖層條件下，要求采用不同在注漿流量和壓力。在雙液注漿施工中，為了能**控制漿液的凝固時間，兩液的吸漿量應滿足一定的比例關系，要求注漿泵在注漿過程中，能隨時調節流量、壓力，而且供液要均勻穩定，以滿足注漿工藝和保證注漿質量的要求。對于高壓旋噴注漿，它是通過泵的作用，把低壓吸入的漿液或水，以高壓排出，從而使噴嘴處液流壓力升高。噴嘴處液流壓力愈高，噴射流的破壞力愈大，固結體的尺寸也愈大。因此高壓旋噴注漿法要求的泵壓要比靜壓注漿大，一般要求注漿泵額定壓力為20~34MPa，額定流量為85L/min左右。

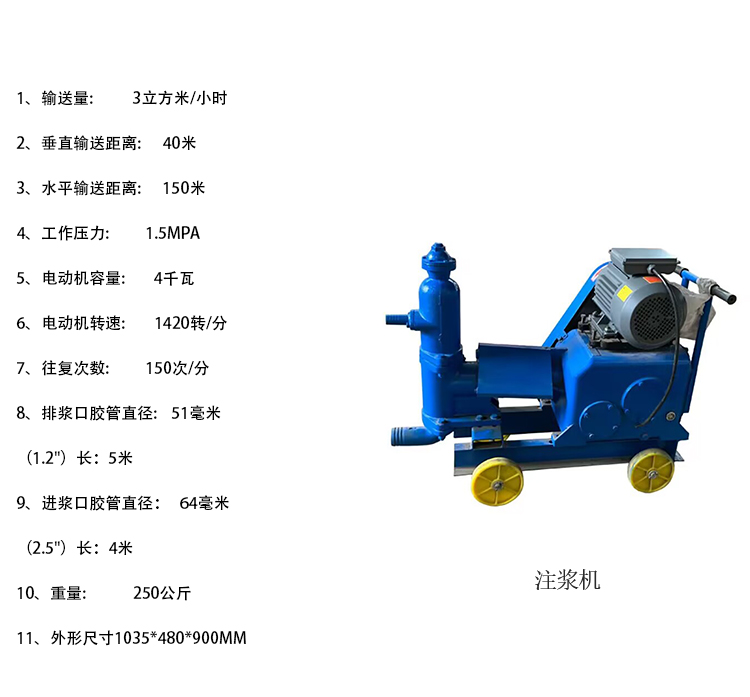

灰漿泵的技術規格:

1、輸送量: 3立方米/小時

2、垂直輸送距離: 40米

3、水平輸送距離: 150米

4、工作壓力: 1.5Mpa

5、電動機容量: 4千瓦

6、電動機轉速: 1420轉/分

7、往復次數: 150次/分

8、排漿口膠管直徑: 51毫米（1.2"）長：5米

9、進漿口膠管直徑： 64毫米（2.5"）長：4米

10、重量: 250公斤

11、外形尺寸： 1035*480*900mm

灰漿泵的構造與工作原理:

1、灰漿泵是由減速箱和泵體，壓力安全閥等部分組成，連接于槽鋼制作的底座上 (見灰漿泵示意圖)減速箱由齒輪及一對三角皮帶輪將電動機的回轉運動傳遞至曲軸，從而通過連桿、導向活塞，使活塞產生往復運動 (每分鐘150次)。使進入泵體內的灰漿由進料閥經泵缸壓力傳遞到貯料室排出，當

2、貯料室壓力超過1.5Mpa時，切斷主電路電源，電動機停止運行。

齒輪箱采用了飛濺潤滑，齒輪箱內應經常保持潤滑油至油標尺(油位面)，開車前先檢查油標尺，以保證傳動部分有足夠的潤滑油。--般情況下采用30號機油(視當?shù)貧夂驐l件可選擇適當粘度的潤滑油)。

灰漿泵的安全注意事項:

1、灰漿泵運送過程中，應防止發生翻轉事故;灰漿泵外部不允許有任何碰痕、摔痕，如有不良，應絕對禁止使用。

2、灰漿泵在使用前，應用水在*大工作壓力下進行試運行，壓力表*大工作壓力不應超過1.5MPa。

3、灰漿泵的連接電線應架在空中或裝上膠管或鋼管，應有安全接地線，否則，應禁止使用。

4、灰漿泵工作期間，應禁止進行任何修理和給齒輪箱內注油，灰漿泵皮帶輪應安裝防護罩。

5、灰漿泵壓力未降至零時，禁止拆卸貯料室和管道。

6、每次工作完畢必須對灰漿泵和攪拌機儲料倉進行清洗，以免泥漿凝固結塊抽入泵體對機器造成人為因素?fù)p壞，修理灰漿泵應切斷電源。

7、灰漿泵大修，應有專業人員進行，或進廠大修。任何人不得私自亂拆亂卸，以免發生危險和機械損壞。
